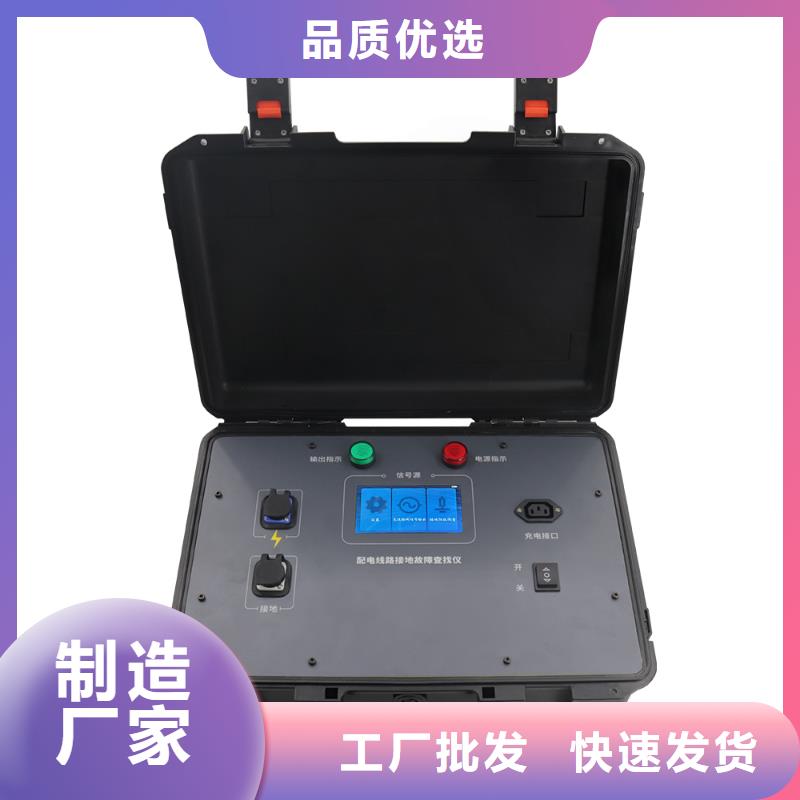

咸阳直流系统接地故障定位仪使用方法1、将信号发送器电源开关置OFF，将输出信号线插头插入探测仪的输出插座上，信号输出线的正母线（红色鳄鱼夹）夹在直流母线的正接地极上，信号输出线的负母线（黑色鳄鱼夹）夹在直流母线的负接地极上，信号输出线的大地（绿色鳄鱼夹）夹在直流屏的铁壳上（即大地）。电源开关置ON，仪器开始工作。2、信号发送器的“母线/支路”开关置母线端，仪器开始检测，如果有接地电阻，显示器显示其阻值，若无接地则显示999 .9KΩ；若有接地，则显示接地电阻，同时显示正接地或负接地。3、开启接收器，液晶显示相关参数。若显示电池电压欠压 表示仪器电池没电，需充电。将充电器接上AC220V充电插头插入充电插孔上一般充电三个小时锂电池即可使用。本仪器由充电锂电池供电，锂电池经使用后电压会逐渐下降。当电压下降到低于10.8V时，蜂鸣器一直报警输出，表示仪器不能工作，此时，需要对电池进行充电；同时界面提示“同步信号握手中”，将发送器“母线/支路’开关置“支路”，接收机显示“同步信号握手成功，请发送机接收机保持当前状态”，如果任意一方重启或改变状态，均需将接收机靠近发送机（重置支路）重新握手同步信号。4、用接收器的检测探头分别卡住直流系统各个支路，显示器显示当前支路的对地电阻，建议每个回路测量2-3次，以获得的稳定值。5、检测探头查找支路接地故障时，可以同时卡住某个支路正、负两条馈线，一次便可以测量出该支路是否有接地故障。也可以将正、负两馈线分两次测量，先卡该支路正极馈线，后卡该支路负极馈线，反之亦可。

咸阳直流系统接地故障定位仪本仪器只需打开电源开关就可直接使用，无需别的按键操作。2、可靠。本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响。3、适用电压等级多。直流系统220V、110V、48V、24V都可以使用。4、适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。5、携带方便，信号接收器自带电池，无需外接电源，可以随身携带到任何地方查找接地点。6、直流系统不断电查找接地点，不影响系统正常工作。7、抗干扰能力强，克服了系统分布电容的影响。8、智能化充电管理，减少充电时间，延长电池寿命。二、工作原理TH-3000用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法----波形分析法，其主要特点和优点：检测灵敏度高、排查系统分布电容能力强、不断电查找、不影响系统正常运行、抗干扰能力强、可靠等。波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。本装置由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。

咸阳直流系统接地故障定位仪开机后分析仪将主动启动检测桥对系统进行检测。主界面状态栏显示了当前系统的工作状态：电流：该值大小表示分析仪工作在当前检测桥投入大小模式下可通过“调幅”键进行设定；频率：系统默认显示0.25HZ；波形：显示分析仪当前投入检测桥的波形类型，可通过“波形”键进行设定；模式：显示分析仪当前工作模式，可通过“模式”键进行设定；5．3 .2探测仪界面操作与显示将充好电的5号充电电池装入探测仪电池仓，并将采集器与探测仪相连后，开启探测仪“电源”开关，即进入探测仪功能选择界面： 功能选择画面在该界面下，用户可以通过“功能”键在“故障定位波形分析”、“故障信号频谱分析”、“直流漏电电流测试”三个功能之间切换。当“◇”符号位于该功能项前时表示该功能项处于状态。状态栏分别显示了当前接入采集器的类型，分析仪投入检测桥时形成的波形状态，电压幅值，检测桥投入的频率，通信状态，电池电量等信息，采集器类型有“N”表示未接任何采集器，“D”表示接入的是D型采集器，“A”表示接入的是A型采集器；波形状态显示：“”表示当前分析仪投入检测桥时形成的波形形态为方波，“”表示当前分析仪投入检测桥时形成的波形形态为正弦波。选定好功能项，将探测仪采集器钳入被测支路，按下“测试”键即可按选定的功能对被测支路进行检测。注意：当使用A型采集器进行检测时分析仪波形状态必须调节为“”，使用D型采集器极进行检测时，必须调节波形状态为“”。

咸阳直流系统接地故障定位仪 高性装置采用微安级的检测信号配合高分辨率的直流检测采集器实现故障检测及定位，对直流系统无任何影响。四、主要技术指标4．1分析仪主要技术指标使用环境?工作电源：DC40V-300V ?环境温度：-20℃—55℃?相对湿度：0—90％直流电压测量?直流电压测量范围:20-300V ?直流电压测量分辨率：0.1V?直流电压测量精度：220V直流电源系统（180V~286V）110V直流电源系统（90V~143V）±0.5％交流电压测量?测量交流与直流窜电电压：10-280v?交流电压测量分辨率：0.1V?交流电压测量精度：±5％绝缘电阻测量?绝缘电阻测量范围:0-999.9KΩ；绝缘电阻测量分辨率：0.1KΩ?绝缘电阻测量精度：Ri 200uF:显示具体数值； 10uF≤C≤200uF:±10％或±3uF；显示介质及分辨率：TFT320x2404．2 探测仪主要技术指标绝缘电阻测量?绝缘电阻测量范围: 0-500KΩ?绝缘电阻测量分辨率：0.1KΩ?绝缘电阻测量精度：Ri ＜10KΩ 显示具体数值 10KΩ≤Ri≤500KΩ: ±10％频谱分析范围?频谱分析通道数量:1?频谱分析频段范围:0.125-12.5Hz?频率分辨率: 0.125Hz电流波形显示周期：8s；4．3无线通信技术指标?速率：2Mbps，由于空中传输时间很短，极大的降低了无线传输中的碰撞现象?多频点：125频点，满足多点通信和跳频通信需要?超小型：内置2.4GHz天线，体积小巧，15x29mm?低功耗：当工作在应答模式通信时，快速的空中传输及启动时间，极大的降低了电流消耗。

咸阳直流系统接地故障定位仪如果现场条件允许，建议在检测时断开环路的连接压片，以提高检测效率，减少检测时间。不能断开环路或环路本身就是非正常的，这时分析仪所发信号都会被环路把信号分流，造成在环路内都能检测到接地信号，导致找不到接地点的具体方向。可根据方向判断接地点。下面就第1种环路情形举例说明查找环路接地点的方法，如图所示： 如图所示：支路1和支路2形成一条环路，而支路3是环路上的一条分支并有接地故障。用探测仪分别在A、B、C、D、E五个点检测，其箭头指的方向是探测仪所检测的接地点方向，根据A、B、C、D、E点所检测接地点的箭头方向可知E点所在的支路是环路的分支，有接地故障并能故障定位。其它类型的环路接地可以采用类似的方法进行故障点定位。利用“波形”来判断接地通过波形可以判断被检测支路的接地程度：波形幅值越大说明被检测支路接地阻抗越小；波形越平滑，说明被检测支路绝缘越好。六、注意事项（1）由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动，保证使用的高精度。（2）每次开启探测仪后进行检测前，探测仪与分析仪之间要进行一次信号的同步，同步时需保持探测仪与分析仪之间在5米以内的距离，信号同步完成之后，探测仪可以远离分析仪，使用时，信号同步后请保持探测仪开启状态。（3）每次使用完成后，需将探测仪的电池从电池仓中拔出，充满电后以供下次使用，探测仪电量不足时，应立即更换电池以保证检测的顺利进行。（分析仪一定要接在被检测支路之前（按电流流向），正、负、地三条线分别对应接在直流正母线、负母线和地线上，保证接地线接地良好。（5） 由于采集器的灵敏度很高，在检测时应让采集器处于静止状态，以免影响检测准确度。（5） 探测仪使用采集器检测时，如果出现“钳表饱和”的字样，请确保采集器所钳支路的漏电流大小没有超过2A，如超过此数值，请钳正负极双根线。（6） 由于探测仪采集器采用齿片交错工艺，在使用时，打开采集器卡好线后，采集器要完全自然闭合，若是不能自然闭合，应观察后小心闭合，不能外加大力强行闭合，如强行闭合，会导致钳口上的齿片错位，损坏采集器。

咸阳直流系统接地故障定位仪拨码开关工作状态开机显示强制信号模式检测范围/kΩ＠220V123限幅/V限流/mA关关关201992.0非强制模式0—100开关关502994.00—200关开关00996.00—50开开关x1998.00—600关关开201993.0强制模式0—100开关开502995.00—200关开开x2997.00—50开开开x3999.00—600设备出厂默认为开机显示998.0模式，即不限幅，限流1mA。强制信号模式：在强制信号模式下，如果系统接地阻抗发生变化，信号电流大小保持不变；在非强制信号模式下，如果系统接地阻抗发生变化，且变化超过一定门限值，分析仪重新计算信号电流大小。开机显示996.0模式下，分析仪工作在不发信号模式下。限幅在表格中表示为“x”表示该档位没有限幅。（4 ）检测技巧“钳单根”的检测方法如果是正极接地，将采集器钳在正极电缆上，检测方法同上；如果是负极接地，则钳在负极电缆上，检测方法同上。多回路线一起检测提高检测效率将采集器钳在这扎电缆上（注：采集器钳口必须能完全闭合），如果检测出绝缘正常，说明被检测的这扎电缆都没有接地故障；如果通过检测判断该扎线缆存在绝缘故障，说明被检测的这扎电缆中有一回路或多回路有接地故障，必须将该扎电缆分开检测。分析仪接入点说明根据直流系统接地故障的情况，将分析仪接到靠近蓄电池输出端的正、负母线和地线上。检测时，应使分析仪始终接在直流支路的电源端，而探测仪始终在直流支路的负荷端进行检测。

咸阳直流系统接地故障定位仪每次开启探测仪后进行检测前，探测仪与分析仪之间要进行一次数据的同步，同步时需保持探测仪与分析仪之间在5米以内的距离，数据同步完成之后，探测仪可以远离分析仪，但使用时，在数据同步后请保持探测仪开启状态。（3）每次使用完成后，需将探测仪的电池从电池仓中拔出，充满电后以供下次使用，探测仪电量不足时，应立即更换电池以保证检测的顺利进行。（4）分析仪一定要接在被检测支路之前（按电流流向），正、负、地三条线分别对应接在直流正母线、负母线和地线上，保证接地线接地良好。（5） 由于采集器的灵敏度很高，在检测时应让采集器处于静止状态，以免影响检测准确度。（6） 探测仪使用D型采集器检测时如果出现“钳表饱和”的字样，请确保所测支路的电流大小没有超过1A，如超过此数值，请钳正负极双根线。（7） 由于D型采集器采用齿片交错工艺，在使用时，打开采集器，卡好线后，采集器要完全自然闭合，若是不能自然闭合，应观察后小心闭合，不能外加大力强行闭合，如强行闭合，会导致钳口上的齿片错位闭合不紧密，损坏采集器。

咸阳直流系统接地故障定位仪开机后分析仪将主动启动检测桥对系统进行检测。主界面状态栏显示了当前系统的工作状态：电流：该值大小表示分析仪工作在当前检测桥投入大小模式下可通过“调幅”键进行设定；频率：系统默认显示0.25HZ；波形：显示分析仪当前投入检测桥的波形类型，可通过“波形”键进行设定；模式：显示分析仪当前工作模式，可通过“模式”键进行设定；5．3 .2探测仪界面操作与显示将充好电的5号充电电池装入探测仪电池仓，并将采集器与探测仪相连后，开启探测仪“电源”开关，即进入探测仪功能选择界面： 功能选择画面在该界面下，用户可以通过“功能”键在“故障定位波形分析”、“故障信号频谱分析”、“直流漏电电流测试”三个功能之间切换。当“◇”符号位于该功能项前时表示该功能项处于状态。状态栏分别显示了当前接入采集器的类型，分析仪投入检测桥时形成的波形状态，电压幅值，检测桥投入的频率，通信状态，电池电量等信息，采集器类型有“N”表示未接任何采集器，“D”表示接入的是D型采集器，“A”表示接入的是A型采集器；波形状态显示：“”表示当前分析仪投入检测桥时形成的波形形态为方波，“”表示当前分析仪投入检测桥时形成的波形形态为正弦波。选定好功能项，将探测仪采集器钳入被测支路，按下“测试”键即可按选定的功能对被测支路进行检测。注意：当使用A型采集器进行检测时分析仪波形状态必须调节为“”，使用D型采集器极进行检测时，必须调节波形状态为“”。
